Umbau im Bestand mit EnOcean

In Kirchzell (Bayern) wurde 2013 ein großes 25-jähriges Einfamilienhaus mit 3 Etagen mit LOXONE nachgerüstet. Aufgrund der Bestandsumrüstung konnten keine neuen Zuleitungen verlegt werden. Zur Realisierung der Funktionen wurden zum damaligen Zeitpunkt EnOcean Komponenten eingesetzt.



Die Montage der EnOcean Aktoren und Dimmer für das Licht erfolgte in den Unterputzdosen der Lichtschalter. Der bestehende Lichtschalter wurde über die integrierte EnOcean Aktor-Tasterschnittstelle angebunden. Zur Ansteuerung der Rollladenmotoren mussten die Aktoren in die Rollladenkästen eingebaut werden. Zur Erkennung der Bewegung wurden EnOcean Bewegungsmelder mit Batterie- und Solarbetrieb eingesetzt. Mit den EnOcean Funk-Fenstergriffen wurden die Terrassentüren ausgerüstet, als Aussperrschutz durch zufahrende Rollläden. Die vorhandenen und nicht mehr genutzten Telefonleitungen in fast jeden Raum wurden zur Temperaturmessung mit 1-Wire Sensoren genutzt. Fehlende Taster wurden durch EnOcean 4fach oder 2fach Taster nachgerüstet.



Der Kunde bestand darauf, dass an jedem Rollladen ein Funktaster zur Handbedienung installiert wird. Er hatte Angst, dass seine Frau sonst mit LOXONE nicht zurechtkommt. Leider konnten wir ihn von diesem Wunsch nicht abbringen. Ca. 4 Wochen nach der Fertigstellung hatten wir nachgefragt, wie oft die Taster von seiner Frau genutzt werden. Nach ein paar Schweigesekunden kam die Antwort: "Eigentlich fast gar nicht mehr. Alles läuft automatisch und wenn, geht sie zum IPad". In einem Haus mit Automatisierung muss man sich um die Beschattung nicht mehr kümmern und kann die manuelle Bedienung auf zentralen Tastern zusammenführen. Die Funktaster werden mittlerweile für andere Zwecke an anderen Orten genutzt.

Rückseite des Hauses mit Außensensoren für Wind, Helligkeit, Temperatur

Hauseingang mit angebundener Haustür- und Garagensteuerung

Umgebauter Siedle-Einbaurahmen mit Mobotix T24, Bewegungsmelder, Fingerprint

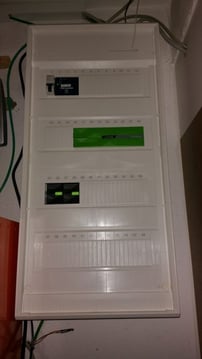

Nachrüstung mit Miniserver, 1Wire und EnOcean

Ipad Halterung Launchport mit magnetischer Halterung und Hülle zum kabellosen Laden

Abdeckung für alten Gurtwicklerschacht mit eingesetztem EnOcean Taster


EnOcean Bewegunsgmelder mit Batteriebetrieb

EnOcean Bewegunsgmelder mit Solarzellenbetrieb

EnOcean Türgriff zur Realisierung des Aussperrschutzes


Gira Rauchwarnmelder funkvernetzt und an Loxone angebunden

Koiteich mit Temperaturmessung und Skimmersteuerung

Windsensor zum Schutz der Beschattungseinrichtungen


Folgende Komponenten kamen zum Einsatz:

  • 14 Temperatursensoren über 1-Wire zur Messung der Raumtemperaturen. Verkabelt über die vorhandenen Telefonleitungen. Davon messen zwei Sensoren die Wasserbetttemperatur.
  • 2 EnOcean Aktoren zur Garagentorsteuerung mit Anbindung der Endschalter
  • 24 EnOcean Rollladenaktoren
  • 8 EnOcean Dimmer für das Licht im Wohnzimmer, Schlafzimmern und Bädern
  • 12 EnOcean Aktoren für das Licht in Nebenzimmern, Fluren und Küche
  • 9 Bewegungsmelder EnOcean mit Solar- und Batteriebetrieb. Zwei davon im Sockelbereich vom Bett.
  • Temperaturmessung vom Koiteich und Steuerung der Skimmerpumpe über EnOcean
  • Messung der Aussentemperatur und Aussenfeuchtigkeit über EnOcean
  • Windsensor und Regensensor
  • 13 EnOcean Taster 2fach und 4fach
  • 2 EnOcean Fenstergriffe
  • EnOcean Steckdosenleisten und Aufsatzstecker
  • Mobotix T24 Türsprechstelle mit Kamera. Einbau in einen bestehenden 2x2 Siedle Unterputzrahmen über Adapterrahmen.
  • Gira Rauchmelder über Funk vernetzt und an LOXONE angebunden
  • Anbindung des Tür-Motorschlosses und Türkontaktes sowie des Türgongs

Folgende Funktionen wurden realisiert:

  • Regelung und Visualisierung der Wasserbetttemperatur getrennt für jede Seite
  • Erfassung und Protokollierung der Fischteichtemperatur und Steuerung der Skimmerpumpe
  • Schutz der Holzfenster bei starkem Regen und Wind auf der Ostfassade durch schließen der Rollläden
  • Automatisches gedimmtes Nachtlicht im Schlafzimmer und Bad, sobald man aus dem Bett aufsteht
  • Lichtschaltung über Bewegungsmelder in Abhängigkeit der Helligkeit
  • Lichtszenen im Wohn- / Essbereich
  • Alarmanlage für das gesamte Haus bei Abwesenheit oder nur die unteren Etagen während den Schlafzeiten
  • Bedienung von Rollläden und Licht über EnOcean Taster
  • Automatisierte Steuerung der Rollläden und Jalousie zur Beschattung und Sichtschutz. Im Schlafzimmer automatische Schlitzstellung der Rollläden zur Lüftung in Abhängigkeit der Außentemperatur. Automatisches öffnen der Rollläden im Küchenbereich, wenn der erste morgens das Treppenhaus betritt.
  • Abschaltung von Stand-By Verbrauchern im TV-Bereich
  • Weihnachtsbaumbeleuchtungsprogramm
  • Steuerung der Zirkulationspumpe zu Verbrauchszeiten
  • Zentrale Gute Nacht und Außer Haus Funktionen
  • Erfassung und Visualisierung der Saunatemperatur
  • Externe Alarmierung bei Feuer-/Rauchalarm
